SDS隧道射流风机特点及安装注意事项是什么？隧道射流风机详细介绍
SDS隧道射流风机效率明显优于常规轴流风机，隧道射流风机产品其各项性能指标及耐腐蚀性、耐高温性、可靠性等技术要求完全适应各类地铁、隧道的使用，优化系统工程配套设备产品。
隧道射流风机外壳由进口专用机床旋压翻边成形，既保证机壳的同轴度和强度，又保证叶片径向间隙，表面喷塑处理，外形美观且防腐性能优良。
风机叶片、轮毂由高压铸造机铝合金模压成形，产品强度高、一致性好，保证良好的风机运转平稳性。风机配套全封闭鼠笼式电机，绝缘等级H级，防腐等级IP55，适应各种隧道环境的使用要求。
隧道射流风机分带消声器和不带消声器[进出口加集(散)流器]二种规格，又分单向射流风机（SDS）和可逆式（双向）射流风机[SDS(R)]二种通风形式。可逆式射流风机在紧急状态下的正反转切换时间极为重要，SDS(R)可逆式射流风机有电子式和机械式二种切换方法，可以在30秒钟内正反转切换到风机额定转速。
SDS隧道射流风机规格从Ф630mm~Ф1600mm，最大推力3500N，风量大小可以通过改变叶片数和叶片角度来满足要求，对任一负载和工况均可选择到合适的风机。
SDS隧道射流风机特点
SDS隧道射流风机采用先进的工艺取得良好的质量保证，风机外壳采用美国进口专用机床旋压翻边成形，叶轮优内壁经精加工，即保证机壳的同轴度和强度，又保证叶片径向间隙，外表经热浸镀锌处理，外形美观并防腐性能优良，风机叶片、轮毂采用日本东芝公司全数控镗、铣加工中心加工成压铸模形腔，分别在高压铸造机进行铝合金高（低）压铸成形。经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。
注：射流风机两端消音器长度有1D、2D两种，1D、2D表示消音器的长度是同型号风机风筒直径的1倍、2倍。
SDS隧道射流风机主要参数
| SDS系列隧道射流风机 主要参数 | ||||||||||
| 机号 | 电机 | 转速 | 叶片 | 流量 | 出口风速 | 轴向推力 | 电机功率 | 推力功率 | 1D噪声 | 2D噪声 |
| № | 极数 | （r/min) | 角度 | （m3/h） | （m/s) | （N） | （KW） | （N/kw） | dB（A） | dB（A） |
| 4.0 | 2P | 2840 | D1 | 3.0 | 23.9 | 102 | 2.2 | 46.4 | 73 | 71 |
| D2 | 2.7 | 21.5 | 82 | 1.5 | 54.7 | 70 | 68 | |||
| 2830 | D3 | 2.4 | 19.1 | 68 | 1.1 | 61.8 | 68 | 66 | ||
| D4 | 2.0 | 15.9 | 46 | 0.75 | 61.3 | 66 | 64 | |||
| 5.0 | 2P | 2900 | D1 | 6.3 | 31.1 | 245 | 7.5 | 21.7 | 75 | 73 |
| 2890 | D2 | 5.8 | 29.6 | 210 | 5.5 | 38.2 | 73 | 71 | ||
| 2840 | D3 | 5.0 | 25.5 | 155 | 4 | 38.8 | 71 | 69 | ||
| D4 | 4.1 | 20.9 | 107 | 2.2 | 48.6 | 67 | 65 | |||
| 5.6 | 2P | 2930 | D1 | 8.4 | 34.1 | 340 | 11 | 30.9 | 75 | 73 |
| 2900 | D2 | 7.6 | 30.9 | 280 | 7.5 | 37.3 | 73 | 71 | ||
| 2890 | D3 | 6.7 | 27.2 | 210 | 5.5 | 38.2 | 71 | 69 | ||
| D4 | 6.0 | 24.4 | 175 | 4 | 43.8 | 69 | 67 | |||
| 4P | 1400 | D1 | 4.0 | 16.2 | 82 | 1.1 | 74.54 | 63 | 61 | |
| D2 | 3.7 | 15.1 | 71 | 1.1 | 64.5 | 61 | 60 | |||
| 2/4P | 2930/1400 | D1 | 8.4/4.0 | 34.1/16.2 | 340/82 | 12.5/2.8 | 30.9/74.5 | 75/63 | 73/61 | |
| 2900/1400 | D2 | 7.6/3.7 | 30.9/15.1 | 280/71 | 8./2 | 37.3/64.5 | 73/61 | 71/60 | ||
| 6.3 | 2P | 2930 | D1 | 11.2 | 35.8 | 480 | 15 | 32.0 | 75 | 73 |
| D2 | 10.0 | 32.0 | 375 | 11 | 34.1 | 73 | 71 | |||
| 2900 | D3 | 8.6 | 27.5 | 280 | 7.5 | 37.3 | 71 | 69 | ||
| D4 | 7.8 | 25.0 | 230 | 5.5 | 41.8 | 68 | 67 | |||
| 4P | 1430 | D1 | 5.4 | 17.3 | 117 | 2.2 | 53.2 | 63 | 62 | |
| 1400 | D2 | 4.6 | 14.7 | 85 | 1.5 | 56.7 | 61 | 60 | ||
| 2/4P | 2930/1430 | D1 | 11.2/5.4 | 35.8/17.3 | 480/117 | 16/3.8 | 32.0/53.2 | 75/63 | 73/61 | |
| 2930/1400 | D2 | 10.0/4.6 | 32.0/14.7 | 375/85 | 12.5/2.8 | 34.1/56.7 | 73/61 | 71/60 | ||
| 7.1 | 2P | 2930 | D1 | 13.3 | 33.7 | 555 | 18.5 | 30.0 | 75 | 73 |
| D2 | 12.2 | 30.8 | 465 | 15 | 31.0 | 73 | 71 | |||
| 2900 | D3 | 10.8 | 27.3 | 365 | 11 | 33.2 | 72 | 70 | ||
| D4 | 8.5 | 24.1 | 285 | 7.5 | 38.0 | 69 | 67 | |||
| 4P | 1430 | D1 | 6.5 | 16.4 | 132 | 2.2 | 60.0 | 63 | 62 | |
| 1400 | D2 | 6.0 | 15.2 | 112 | 1.5 | 74.7 | 61 | 60 | ||
| 2/4P | 2930/1430 | D1 | 13.3/6.5 | 33.7/16.4 | 555/132 | 18.5/2.2 | 30.0/60.0 | 75/63 | 73/62 | |
| 2930/1400 | D2 | 12.2/6.0 | 30.8/15.2 | 465/112 | 16/3.8 | 31.0/74.7 | 73/61 | 71/60 | ||
| 8.0 | 4P | 1460 | D1 | 13.8 | 29.5 | 450 | 15 | 30.0 | 75 | 73 |
| D2 | 12.8 | 27.5 | 390 | 11 | 35.5 | 74 | 72 | |||
| 1440 | D3 | 11.0 | 24.3 | 310 | 7.5 | 41.3 | 72 | 70 | ||
| D4 | 10.0 | 21.9 | 250 | 5.5 | 45.5 | 70 | 68 | |||
| 6P | 960 | D1 | 8.9 | 19.9 | 200 | 4 | 50.0 | 68 | 66 | |
| D2 | 8.3 | 18.1 | 170 | 3 | 56.7 | 67 | 65 | |||
| 4/6P | 1460/960 | D1 | 13.8/8.9 | 29.5/19.9 | 450/200 | 15.5/5.1 | 30.0/50.0 | 75/68 | 73/66 | |
| 1460/960 | D2 | 12.8/8.3 | 27.5/18.1 | 390/170 | 12./4 | 35.5/56.7 | 74/67 | 74/65 | ||
| 9.0 | 4P | 1470 | D1 | 19.4 | 33.2 | 725 | 22 | 33.0 | 75 | 73 |
| 1460 | D2 | 17.6 | 30.2 | 610 | 18.5 | 33.0 | 73.5 | 71.5 | ||
| 1440 | D3 | 16.0 | 27.2 | 550 | 15 | 36.7 | 72 | 70 | ||
| D4 | 12.4 | 22.3 | 340 | 7.5 | 45.3 | 68 | 66 | |||
| 6P | 970 | D1 | 12.0 | 21.7 | 315 | 7.5 | 42.0 | 68 | 66 | |
| 960 | D2 | 11.2 | 19.5 | 260 | 5.5 | 47.3 | 66 | 64 | ||
| 4/6P | 1470/970 | D1 | 19.4/12.0 | 33.2/21.7 | 725/315 | 24/8.5 | 30.2/37.1 | 75/68 | 72/66 | |
| 1470/960 | D2 | 17.6/11.2 | 30.2/19.5 | 610/260 | 18/6.2 | 33.0/47.3 | 73.5/66 | 71.5/65 | ||
| 10.0 | 4P | 1470 | D1 | 24.8 | 33.1 | 950 | 30 | 31.7 | 75 | 73 |
| D2 | 22.1 | 29.5 | 750 | 22 | 34.1 | 73 | 71 | |||
| 1460 | D3 | 18.8 | 26.0 | 550 | 15 | 36.7 | 71 | 69 | ||
| D4 | 17.4 | 23.9 | 450 | 11 | 40.9 | 68 | 66 | |||
| 6P | 970 | D1 | 16.2 | 23.2 | 415 | 11 | 37.7 | 68 | 66 | |
| D2 | 13.8 | 18.8 | 330 | 5.5 | 60.0 | 66 | 64 | |||
| 4/6P | 1470/970 | D1 | 24.8/16.2 | 35.1/23.2 | 950/415 | 33./11 | 31.7/37.7 | 75/68 | 72/66 | |
| D2 | 22.1/13.8 | 29.5/18.8 | 750/330 | 24/8.5 | 31.3/38.8 | 73/66 | 71/64 | |||
| 11.2 | 4P | 1470 | D1 | 35.4 | 35.9 | 1526 | 55 | 28.0 | 76 | 74 |
| 1480 | D2 | 32.2 | 32.7 | 1220 | 37 | 33.0 | 75 | 73 | ||
| 1470 | D3 | 30.2 | 30.7 | 1080 | 30 | 36.0 | 73.5 | 71.5 | ||
| 1460 | D4 | 26.1 | 26.5 | 8.5 | 22 | 36.6 | 72 | 70 | ||
| D5 | 22.8 | 23.1 | 640 | 15 | 42.7 | 69 | 67 | |||
| 6P | 970 | D1 | 20.5 | 21.0 | 530 | 11 | 48.2 | 68 | 66 | |
| D2 | 19.6 | 20.0 | 475 | 7.5 | 63.31 | 67 | 62 | |||
| 4/6P | 1480/970 | D1 | 32.2/20.5 | 32.7/21.0 | 1220/530 | 38/13 | 21.1/40.8 | 75/68 | 73/66 | |
| 1470/970 | D2 | 30.2/19.6 | 30.7/20.0 | 1080/475 | 33/.11 | 21.7/43.2 | 73.5/67 | 71.5/65 | ||
| 12.5 | 4P | 1080 | D1 | 40.2 | 21.8 | 1470 | 45 | 21.7 | 75 | 73 |
| 1480 | D2 | 37.2 | 30.3 | 1260 | 37 | 34.1 | 73.5 | 71.5 | ||
| 1470 | D3 | 30.1 | 24.5 | 860 | 22 | 39.1 | 70 | 69 | ||
| D4 | 28.1 | 22.9 | 750 | 18.5 | 40.5 | 69 | 67 | |||
| 6P | 970 | D1 | 25.4 | 20.7 | 640 | 15 | 42.7 | 68 | 66 | |
| D2 | 23.2 | 18.9 | 550 | 11 | 50.0 | 67 | 65 | |||
| 4/6P | 1480/970 | D1 | 40.2/25.4 | 32.8/20.7 | 1470/640 | 47/16 | 31.3/40.0 | 75/68 | 75/68 | |
| D2 | 37.2/23.2 | 30.3/18.9 | 1260/550 | 38/13 | 33.2/42.3 | 73.5/65 | 73.5/65 | |||
SDS隧道射流风机应用
隧道射流风机主要用于地下隧道或者交通交通隧道的通风换气以及发生火灾时的消防排烟，是一种应用范围广泛的工业风机类型，具有压力高流量大的特点并具有效率高，节能、噪音低、安装方便等特点，能在隧道中起到重要作用，是一种高压力，低噪声，高效轴流风机。
铁路隧道以及公路隧道是我们最常见的隧道类型，我们知道，隧道是位于地质层之下的一种建筑物，地下隧道的建设更是在密封环境下进行，尤其是不少隧道长度都比较长，因此其通风效果难以保证。
空气如果无法得到充分的置换会产生严重的生产事故，因此需要通风机进行空气的置换。

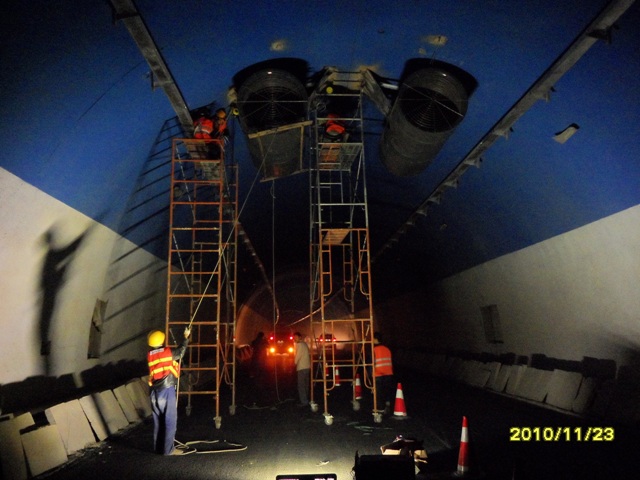

隧道射流风机安装方法

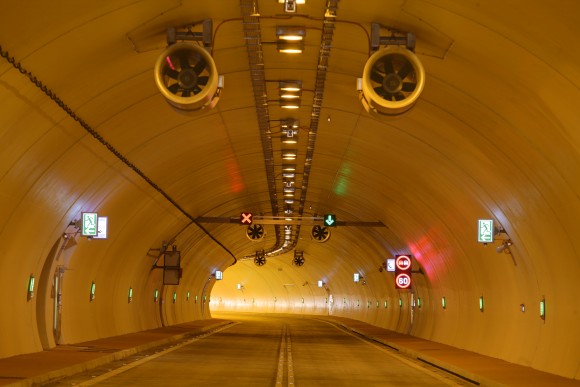

隧道射流风机一般悬挂在隧道顶部或两侧，不占用交通面积，不需另外修建风道，土建造价低；
隧道射流风机安装容易，运行、维护简单，是一种很经济的通风方式。
隧道射流风机在安装时一般有以下几点注意事项：
1、风机的基础要求水平、坚固，且基础高度≥200mm.
2、风机与风管采用风机软连接（柔性材料且不燃烧）连接，长度不宜小于200mm、管径与风机进出口尺寸相同。为保证风机软连接在系统运转过程中不出现扭曲变形，应安装的松紧适度。对于装在风机吸入端的帆布软管，可安装稍紧些，防止风机运转时被吸入，减少帆布软管的截面尺寸。
3、隧道风机的钢支架必须固定在混凝土基础上，风机其钢支架与基础之间必须增加橡胶减振垫。全部风机及电动机组件都安装在整块的钢支架上，钢地架安装在基础顶部的减振垫上，减振垫最好用多孔型橡胶板。
4、隧道风机出口的管径只能变大、不能变小，最后出风口要安装防虫网，偏向上出风时须增加风雨帽。
