常用的轴流风机有哪些？轴流风机型号参数介绍

文章来源：鑫佳通作者：轴流风机小编发布时间：2018-02-02 15:38:05 浏览次数：146841

[导读]：轴流风机是与风叶的轴同方向的气流即轴流方式运行风机，气体平行于风机轴流动在各种工业场合都被广泛应用，是风机中应用非常广泛的一种。轴流风机的外形有点像电风扇，有一个中心轴，四片扇叶会跟随这个中心轴转动，形成轴流式的运行风机。因为这种风机气体的流动性，它适合用在压力比较低的场所，下面介绍一下常用的轴流风机有哪些以及各种轴流风机型号参数。▶ 语音朗读

轴流风机是与风叶的轴同方向的气流即轴流方式运行风机，气体平行于风机轴流动在各种工业场合都被广泛应用，是风机中应用非常广泛的一种。轴流风机的外形有点像电风扇，有一个中心轴，四片扇叶会跟随这个中心轴转动，形成轴流式的运行风机。因为这种风机气体的流动性，它适合用在压力比较低的场所，下面介绍一下常用的轴流风机有哪些以及各种轴流风机型号参数。

轴流风机型号参数

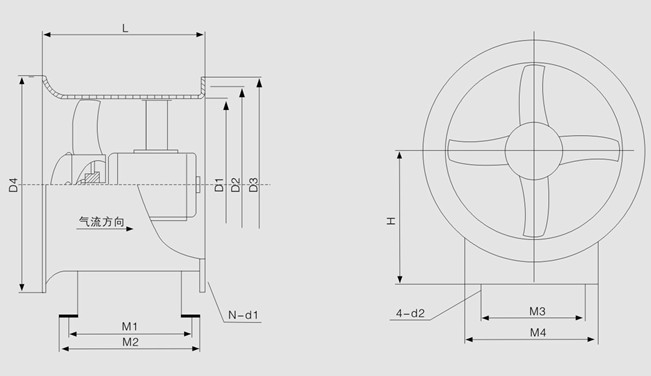

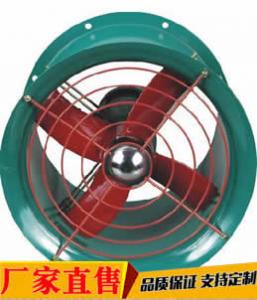

1、T35-11型轴流风机

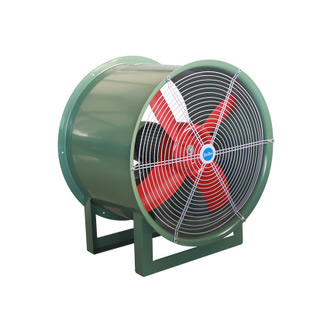

T35-11型轴流风机

T35-11型轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可在较长的排气管道内间隔串联安装以提高管道中的压力，卸下电机可做自由风扇。防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送有腐蚀性气体。防爆轴流式风机 (BT35-11 ) 型，用于输送易燃易爆的气体。叶轮由铝合金加工而成，以防止在运转中引起火花, 电机采用隔爆型电机。FT35-11型和BT35-11型风机的性能参数和外形尺寸均同T35-11型风机一样。

T35-11型轴流风机的主要技术参数

机号	转速rpm	叶片角度	风量m3/h	风压Pa	配用电机		A声级Db(A)
机号	转速rpm	叶片角度	风量m3/h	风压Pa	型号	功率kw	A声级Db(A)
2.8	2900	35	3202	232	YSF-6300	0.25	75
2.8	1450	35	1605	60	YSF-5024	0.12	62
3.15	2900	35	4545	294	YSF-7122	0.55	79
3.15	1450	35	2273	74	YSF-5624	0.18	65
3.55	2900	35	6542	373	YSF-8022	0.75	82
3.55	1450	35	3265	93	YSF-6314	0.18	68
4	2900	35	9336	474	YF90S-2	1.1	85
4	1450	35	4687	119	YSF-7114	0.25	70
4.5	1450	35	6658	150	YSF-7124	0.37	73
5	1450	35	9133	185	YSF-8024	0.75	76
5	960	35	6104	81	YSF-8026	0.37	68
5.6	1450	35	12812	232	YF90S-4	1.1	79
5.6	960	35	8471	101	YSF-8026	0.37	71
6.3	1450	35	18250	294	YF100L-4	1.5	82
6.3	960	35	12082	128	YF90S-6	0.75	74
7.1	1450	35	26120	373	YF112M-4	3	84
7.1	960	35	17296	164	YF90S-6	1.1	78
8	1450	35	37070	474	YF132M-4	4	86
8	960	35	24739	208	YF112M-6	2.2	79
9	960	35	35227	263	YF132M1-6	4	82
10	960	35	48326	324	YF160M-6	5.5	83
11.2	960	35	67892	407	YF160L-6	7.5	88

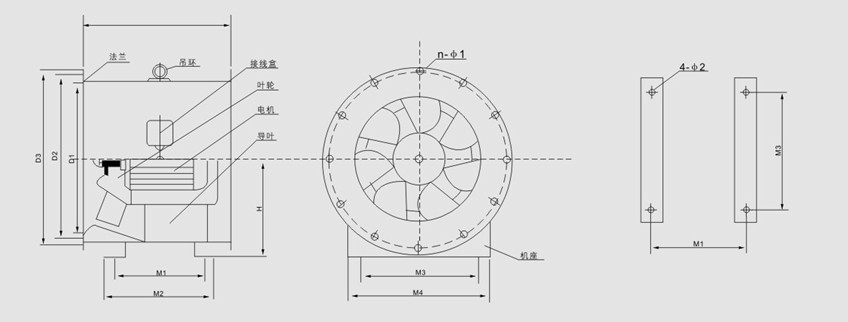

2、SWF型低噪声混流式通风机

SWF型低噪声混流式通风机

SWF型低噪声混流式通风机具有离心和轴流的双重特性，即既有较高的压力又有较大的流量，并具有效率高，噪声低且高效区宽广等优点，广泛应用于工业和民用建筑的通风空调系统。特别适用与管道与管道加压送风。SWF（HLF）－I型可取代高压轴流风机SWF（HLF）－II型双速，一机两用，SWF（HLF）－III型可替代中高压离心风机。

SWF型低噪声混流式通风机主要技术参数

型号	转速rpm	风量m3/h	全压Pa	配用电机
型号	转速rpm	风量m3/h	全压Pa	型号	功率kw	A声级Db(A)
3	2900	4652	5812	Y90L-2	2.2	73
	1450	2312	121	Y7124	0.25	66
	960	1512	67	Y6326	0.12	60
3.5	2900	5745	564	Y100L-2	3	74
	1450	3320	125	Y7124	0.25	68
	960	1938	76	Y7116	0.18	62
4	2900	7228	654	Y112M-2	4	78
	1450	4512	128	Y7124	0.37	71
	960	2642	860	Y7126	0.25	64
4.5	2900	9169	672	Y132S-2	5.5	80
	1450	4728	182	Y802-6	0.55	73
	960	3592	88	Y7126	0.25	66
5	2900	12110	801	Y132S-2	5.5	83
	1450	8652	196	Y90S-4	1.1	77
	960	5624	96	Y8026	0.37	68
5.5	2900	16820	824	Y132S-2	7.5	84
	1450	9126	258	Y90L-4	1.5	78
	960	6532	119	Y8036	0.55	69
6	2900	19230	836	Y132S-2	7.5	85
	1450	11625	165	Y90L-4	1.5	79
	960	8025	128	Y90S-6	0.75	70
6.5	1450	25124	524	Y132S-4	7.5	82
	1450	15064	282	Y100L-4	2.2	80
	960	10544	155	Y90S-4	0.75	71
7	1450	313810	608	Y160M-4	11	84
	1450	18800	329	Y100L-4	3	81
	960	13820	186	Y90L-6	1.1	74
7.5	1450	30627	712	Y160M-4	1.1	87
	1450	22538	378	Y112M-4	4	82
	960	15776	208	Y100L-6	1.5	76
8	1450	37350	809	Y160L-4	15	90
	1450	22538	378	Y132M-6	4	82
	720	19185	116	Y112M-8	1.5	75
9	1450	46138	785	Y180M-4	18.5	92
	960	34206	282	Y132M-6	5.5	86
	720	25654	164	Y132S-8	2.2	78
10	1450	51821	792	Y180M-4	18.5	93
	960	44054	288	Y160M-6	7.5	86
	720	33041	167	Y132M-8	3	78

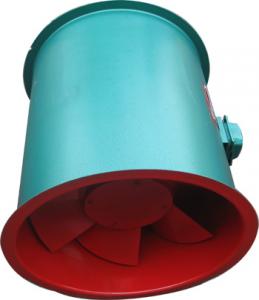

3、HTF型消防高温排烟风机

HTF 系列消防高温排烟专用风机具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，以达到一机两用(即常用通排风和消防时高温排烟)的目的；叶型为轴流式 (HTF-Ⅰ、Ⅱ) 和斜流式(HTF-Ⅲ、Ⅳ)，使该系列风机具有广泛的性能参数。若用户对噪声要求较高时，可制作成消音型风机。

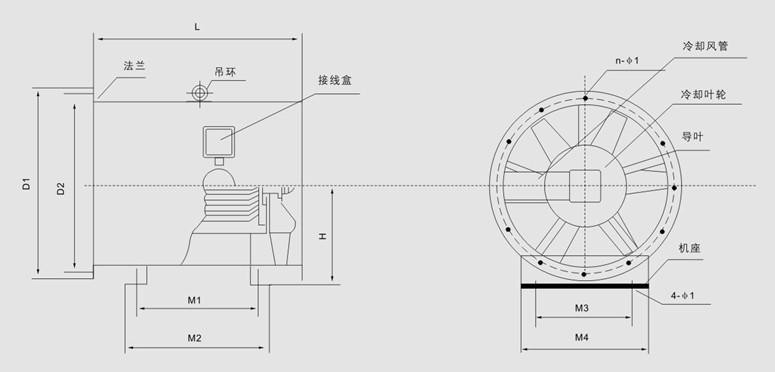

HTF型消防高温排烟风机

HTF型消防高温排烟风机性能参数表

规格	叶轮直径mm	风量m3/h	全压Pa	转速rpm	功率KW	噪声dB（A）
№3.5	350	3500-6122	250-552	2900	1.1	≤76
№4	400	4525-6524	383-530	2900	1.5	≤78
№4.5	450	5023-7981	508-698	2900	2.2	≤79
№5	500	6818-9824	510-752	2900	3	≤80
№5.5	550	8256-12693	536-756	2900	4	≤86
№6	600	13197-16090	510-760	2900	5.5	≤86
№6.5	650	16254-51652	512-702	1450	5.5	≤88
№7	700	18908-24380	610-728	1450	7.5	≤88
№8	800	26012-31421	600-72　3	1450	7.5	≤89
№9	900	27513-33510	562-840	1450	11	≤90
№10	1000	35000-45679	630-770	1450	11	≤90

HTF型消防高温排烟风机性能参数

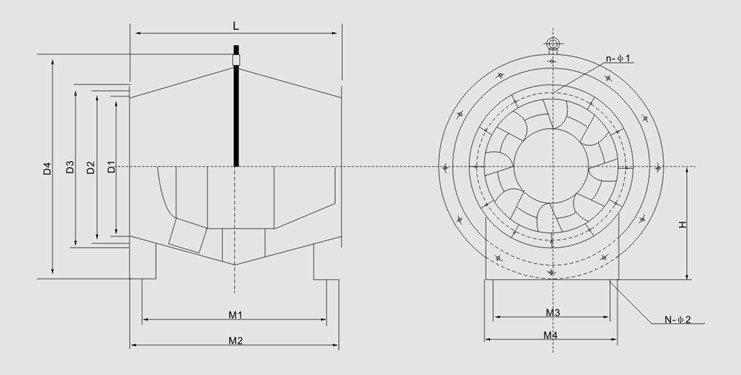

4、GXF型/SJG型斜流式通风机

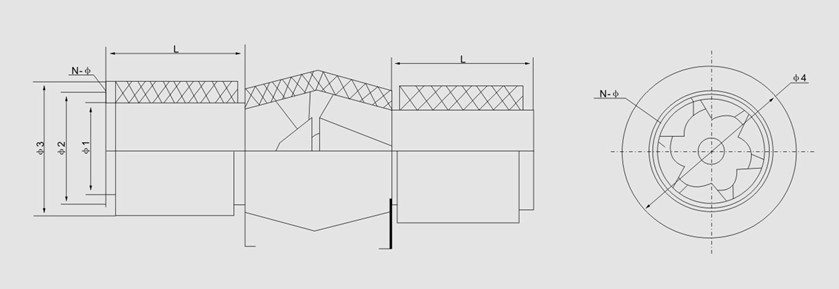

GXF型/SJG型斜流式通风机

GXF型斜流式风机是一种新型低噪高效节能型斜流式通风机，斜流式风机流量大于离心风机，全压高于轴流风机，体积小于离心风机，该风机通过模拟机的试验研究，采用独特的叶型和叶轮设计取得较高的全压和流量参数，并提高了风机的全压效率。SJG、FSJG型斜流式风机是SWF型风机的派生型产品，采用鼓型风筒，调整气流方向从而达到回收静压提高风压和效率的效果。故兼离心式风机压力系数较高和轴流风机流量系数较高的特点，具有噪声低、耗电省、结构紧凑等优点。广泛应用于工矿企业宾馆、饭店、博物馆、体育馆等的送排风系统。

GXF型/SJG型斜流式通风机主要技术参数

机号	转速rpm	风量m3/h	全压Pa	功率W	噪声dB(A)
3F	1450	2000	130	0.25	61
3.5S	960	2500	50	0.18	59
3.5F	1450	4000	110	0.37	61
4F	960	4000	51	0.25	60
4S	1450	5000	220	0.75	62
4.5S	960	5000	100	0.37	61
4.5F	1450	7000	250	1.1	68
5S	960	8000	100	0.75	63
5F	1450	10000	345	2.2	69
6S	960	11000	240	1.5	65
6F	1450	18000	380	5.5	75
7S	960	18000	260	3	72
8E	720	25000	210	4	68

SJG型斜流式通风机主要技术参数

5、DZ型低噪声轴流风机

DZ型低噪声轴流风机

DZ系列风机采用模压铝合金叶轮，低噪声风机专用电机直联传动；整机制成方形，外形美观，墙体预留方孔，安装方便；出风口装有自垂百叶，以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、运行平稳等优点，广泛适用于工矿企业，民用建筑、体育馆、各种娱乐场所的壁式排风。

DZ系列低噪声轴流风机主要技术参数

机号	风量m3/h	全压Pa	功率kw	转速rpm	噪声dB(A)
2.8	950	41	0.04	1450	≤55
	1230	45	0.04		≤60
	1650	58	0.06		≤60
3.2	1720	56	0.04	1450	≤61
	1940	62	0.06		≤62
	2250	68	0.09		≤63
3.6	2010	65	0.06	1450	≤62
	2480	73	0.09		≤63
	3370	76	0.12		≤63
4.0	3540	89	0.12	1450	≤62
	4080	95	0.18		≤63
	4470	109	0.25		≤63
4.5	4510	114	0.18	1450	≤64
	5870	121	0.25		≤65
	6360	139	0.37		≤66
5.0	6170	135	0.25	1450	≤65
	6920	142	0.37		≤66
	7890	147	0.55		≤68
5.6	5400	78	0.37	960	≤69
	7410	82	0.37		≤70
	8060	94	0.37		≤70
6.3	9760	92	0.37	960	≤70
	10570	102	0.37		≤72
	12000	118	0.75		≤72
7.1	12400	132	0.75	960	≤75
	13430	146	1.1		≤73
	15240	169	1.1		≤73
8	15750	189	1..5	960	≤73
	17050	208	1.5		≤73
	19350	242	2.2		≤74

6、DWT型低噪声屋顶通风机

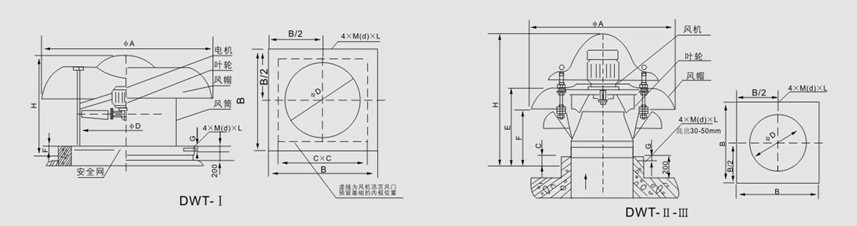

DWT型低噪声屋顶通风机

规格形式多，应用范围广，根据使用场合及风量、压力和噪声的不同要求，选用以下三种形式的风机：

轴流式屋顶风机：适用于中低压、大流量的使用场合。根据用户需要还可以设计成双向可逆式送排风, 即具有正反工况等效特点的风机

离心式屋顶风机：适用于风量较小而压力要求较高的场合;

无电机涡轮排风机：一种由室内外空气差驱动特殊弧型叶片随轴心转动从而排出室内空气理想的节能通风装置。

DWT系列低噪声轴流屋顶通风机主要技术参数

序号	机号	功率	电压V	风量m3/h
1	3#	0.09	380	1784
2	4#	0.25	380	4800
3	5#	0.55	380	9300
4	6#	0.75	380	16025
5	7#	1.5	380	20350
6	8#	1.5	380	25200
7	9#	2.2	380	34340
8	10#	2.2	380	42300
9	11.2#	3.0	380	46000
10	12#	5.5	380	54000
11	14#	7.5	380	68000
12	15#	11	380	74000
