空调系统风道风速和风口的选择应用
1
风管内的风速
一般空调房间对空调系统的限定的噪音允许值控制在40~50dB(A)之间,即相应NR(或NC)数为35~45dB(A)。根据设计规范,满足这一范围内噪音允许值的主管风速为4~7m/s,支管风速为2~3m/s。通风机与消声装置之间的风管,其风速可采用8~10m/s。
2
出风口尺寸的计算
为防止风口噪音,送风口的出风风速宜采用2~5m/s。风口的尺寸计算与风管道尺寸的计算基本相同,一般当层高在3~4米的房间大约取风速在2~2.5米每秒。根据经验一般可将使每个风口在20~25平方米的面积,其风量大约在500立方米左右。
3
回风口的吸风速度
回风口位于房间上部时,吸风速度取4~5m/s,回风口位于房间下部时,若不靠近人员经常停留的地点,取3~4m/s ,若靠近人员经常停留的地点,取1.5~2m/s ,若用于走廊回风时,取1~1.5m/s 。
4
安装注意事项
及计算
在风管设计尽量小的情况下保证主管风速5m/s,支管风速3m/s,
风管计算公式:所选设备风量÷3600÷风速=风管截面积
同时注意保证风管:长边÷短边≤4 一般不要>4 特殊情况特殊对待。
风口的选择:所选房间风量÷3600÷风速=散流器喉部截面积
注意:双百叶风口截面积为以上公式所得面积÷0.7
5
计算
风管尺寸
1)等阻尼法(等压法)是一种方便的计算法,适用于多种场合。
2)根据下表确定主风管中的基本阻尼系数。
风管类型 |
阻尼系数(mmH2o) |
送风管 |
0.05-0.2 |
回风管 |
0.03-0.12 |
因回风管位于吸风部位,主要承受外部压力,应注意减轻其风管负担。对于风管系统,常采用送风管0.08-0.15mmH2O/m,回风管0.06-0.1 mmH2O/m作为基准。
6
在进行风管机的风管道设计时,注意在风管机的进、出风处加静压箱,以均衡风压,减少噪音,并且使静压箱内的流速保证在3米每秒以下,其长度可根据实际情况来定。
7
风压估算
如弯头、三通、变径等较少的情况下每米损失4pa左右。
如弯头、三通、变径等较多的情况下每米损失6pa左右。
8
接风管的风盘
的风口设计
1)第一个送风口与风盘的出风口的距离要适当;
2)带有两个出风口的风盘送风管要变径;
3)风盘的送风口与回风口距离要适当。(≤5米)
9
风口的选用
① 新风口,送风口用双层百叶风口
② 回风口用格栅风口
③ 排风口用双层百叶
④ 氟系统由于风量一般比较小,如要求冬季采暖需要,宜采用用双层百叶,不能用散流器。风机盘管带两个风口时宜选用带调节阀的双层百叶。
10
附表
表1.推荐的送风口流速
应用场所 |
流速m/s |
播音室 |
1.5~2.5 |
戏院 |
2.5~3.5 |
住宅、公寓、饭店房间、教室 |
2.5~3.8 |
私人办公室 |
2.5~4.0 |
一般办公室 |
5.0~6.0 |
电影院 |
5.0 |
百货店、上层 |
7.5 |
百货店、地下 |
10.0 |
表2、风管道内的风速
管道部位 |
主干路 |
支路 |
回风风口 |
新风风口 |
V(M/S) |
小于5 |
2.5~3 |
不大于1.5 |
2~2.5 |
表3.低速风管系统的最大允许流速 (m/s)
应用场所 |
以噪声控制主风管 |
以摩擦阻力控制 |
|||
送风主管 |
回风主管 |
送风支管 |
回风支管 |
||
公寓、饭店房间 |
5.0 |
7.5 |
6.5 |
6.0 |
5.0 |
办公室、图书馆 |
6.0 |
10.0 |
7.5 |
8.0 |
6.1 |
大礼堂、戏院 |
4.0 |
6.5 |
5.5 |
5.0 |
4.0 |
银行、高级餐厅 |
7.5 |
10.0 |
7.5 |
8.0 |
6.0 |
百货店、自助餐厅 |
9.0 |
10.0 |
7.5 |
8.0 |
6.0 |
工厂 |
12.5 |
15.0 |
9.0 |
11.0 |
7.5 |
11
气流分布形式
上送下回
由空间上部送入空气由下部排出的“上送下回”送风形式是传统的基本方式。上送下回的气流分布形式送风气流不直接进入工作区,有较长的与室内空气混掺的距离,能够形成比较均匀的温度场和速度场。
(a)可根据空间的大小扩大为双侧
(b)可增加散流器的数目
(c)适用于温湿度和洁净度要求高的对象

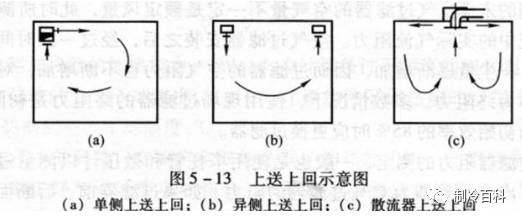

上送上回
上送上回的形式可将送排(回)风管道集中于空间上部

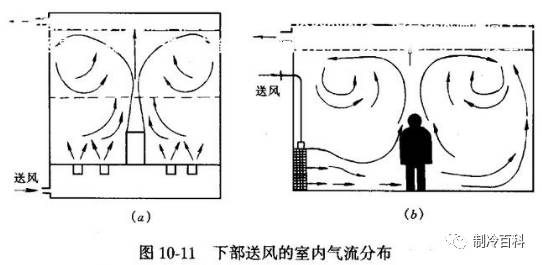

下送上回
下送方式要求降低送风温差,控制工作区内的风速,但其排风温度高于工作区温度,故具有一定的节能效果,同时有利于改善工作区的空气质量。

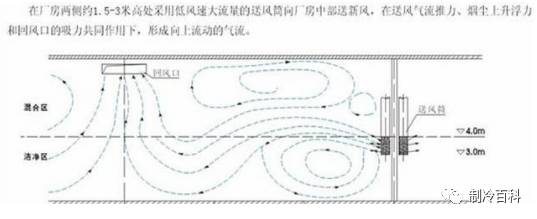

中送风
在某些高大空间内,若实际工作区在下部,则不需将整个空间都作为控制调节的对象,可采用中送风方式,可节省能耗。但这种气流分布会造成空间竖向温度分布不均匀,存在温度“分层”现象。
